Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Успех АГ-309.15К" Арт. 00-00007672

Описание трассоискателя Успех АГ-309.15К
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.15К
Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м
Трассировка коммуникаций с использованием генератора на расстояние до 3 км
Поиск электрических кабелей под напряжением
Поиск мест пересечения трубопровода и кабеля
Определение мест повреждения кабельных линий
Обследование участков местности перед проведением земляных работ
Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций
Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора

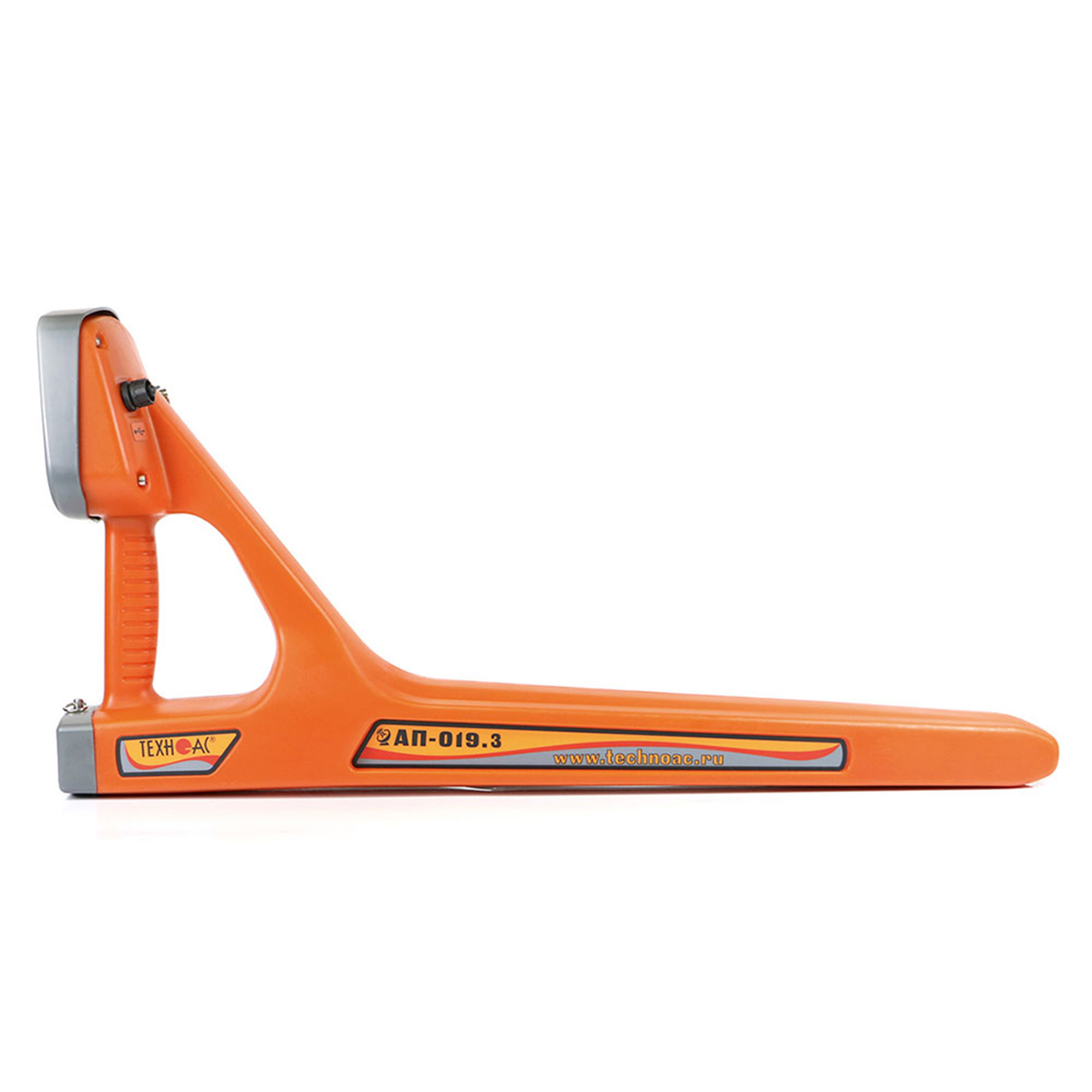

Особенности приемника АП-019.3
Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

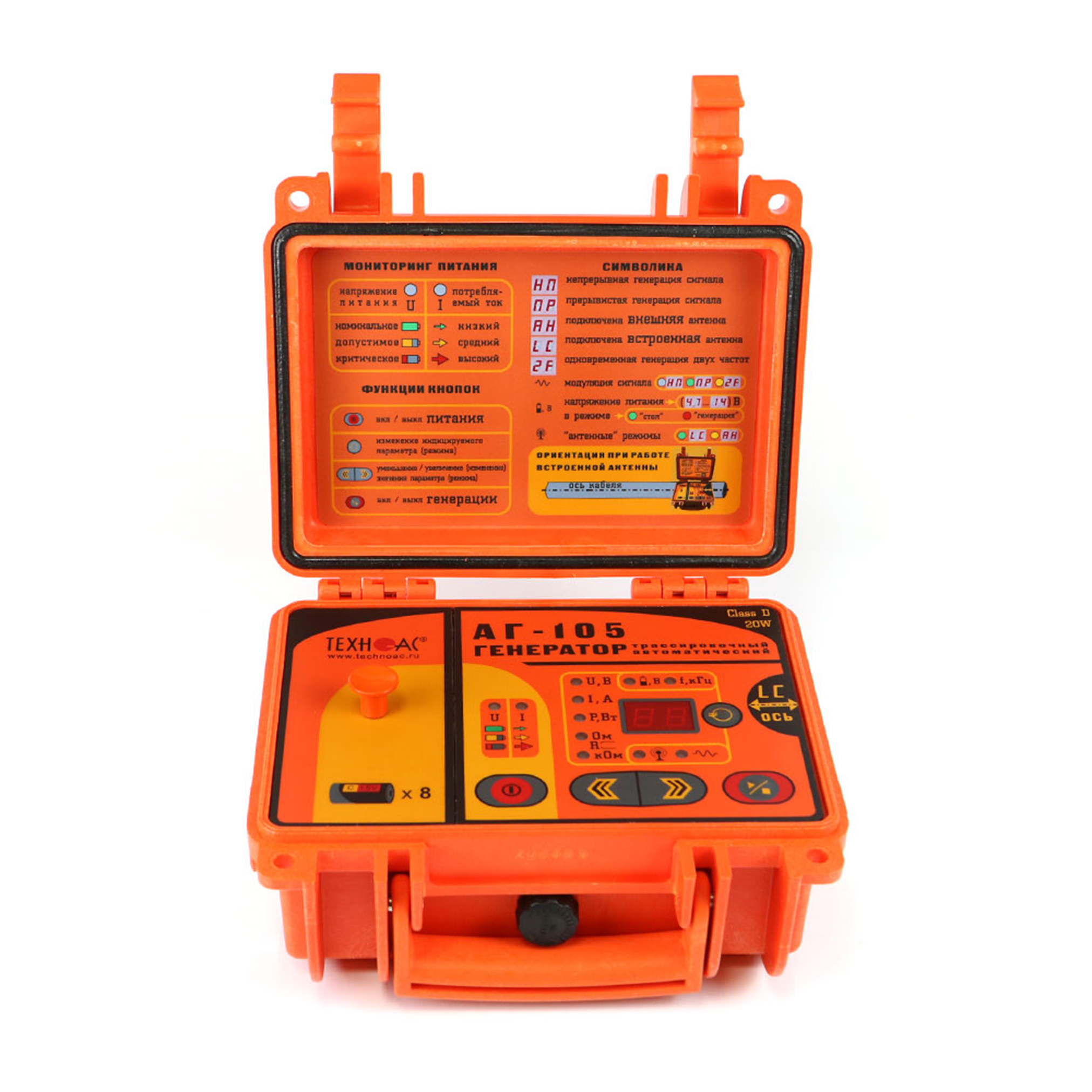

Особенности генератора АГ-105
Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
Ручное уменьшение/увеличение мощности после автосогласования.
Небольшие габариты и вес.
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «Относительное расстояние до коммуникации»
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Режим «2-частоты»
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
Оперативная память: 1 GB RAM.
Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram
Вид окна программы MapProgram
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Внимание! Для загрузки сохраненного трека в Яндекс.Карты используйте приложенную инструкцию "Загрузка KML файла в Yandex.Карты".
Рекомендуемые области применения трассоискателя Успех АГ-309.15К
Электросети.
Телекоммуникация.
Строительно-монтажные организации.
ЖКХ.
Водоканалы.
Теплосети.
Нефтегазовая отрасль.
Геодезия.

Характеристики трассопоискового приемника АП-019.3
Параметр    Значение
Квазирезонансные частоты фильтров    50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»    0,04…8 кГц
Частота фильтра в режиме «Зонд»    512 Гц
Диапазон частот «Радио»    8…40 кГц
Динамический диапазон входных сигналов    120 дБ
Количество встроенных датчиков    4
Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)    5 мкА на расстоянии 1 м
Объем памяти модуля GPS    2300 «точек»
Подключаемые внешние датчики    CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью    - автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы    - 0...10 м;
- автоматически в режиме «Трасса»;
- по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания    ±5%
Измерение тока принимаемого сигнала    - 0,01...9,99 А;
- автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания    ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов    при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация    LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры    - 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток сигнала;
- графики уровня сигнала;
- сила сигнала;
- параметры настройки и управления
Звуковая индикация    встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок
Источник питания    4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей    не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда    после 30 минут
Диапазон температур эксплуатации / хранения    -20…+60°С / -30…+60°С
Степень защиты корпуса    IP54
Габаритные размеры    330х140х700 мм
Масса    2,45 кг
Характеристики трассировочного генератора АГ-105
Параметр    Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»    512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы    8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
Режим работы
«Антенные» режимы    встроенная передающая антенна «LC»
внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)    - прерывистый «ПР» (кратковременные посылки сигнала);
- длительность посылки 0,12 сек.;
- частота следования посылок 1 Гц
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥    5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥    0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥    32 - в двухчастотном режиме модуляции «2F»
40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥    20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - при частоте 32768 Гц «33»
Источники питания
Напряжение питания    7...15 В
Батарейный комплект «тип С×8»    8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)    - акку
